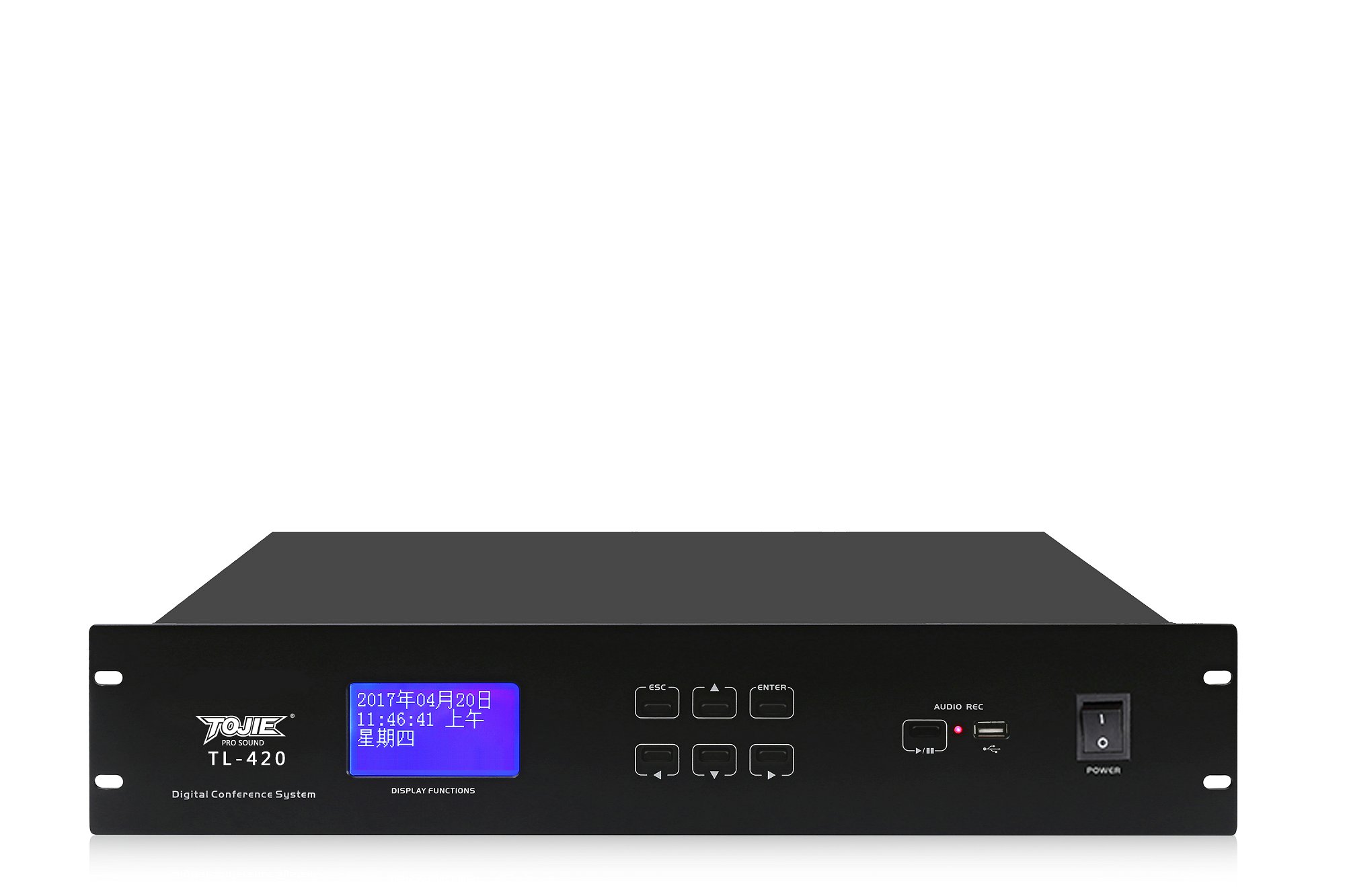

TL-420

数字讨论会议主机

采用数字技术，内置高性能CPU

音频信号采用32bit高速浮点DSP进行处理， 带宽20Hz~20KHz清晰音质

开关电源供电，长距离传输对音质不会有影响

抗干扰电路设计，杜绝手机信号的干扰

自带2.8寸液晶屏，独立按键操作

支持USB录音，高保真WAV格式输出

四路话筒连接，每路支持30个单元，可接120个单元，12支主席单元

支持级联，方便多套系统同时使用，共同管理

具有报警信号输入接口，当公共广播报警系统启动时，可自动暂停会议，并向与会单元发送报警信息

具有中控代码RS-232接口，可连接中控系统

多路音频输入输出接口，可连接扩声或录音设备

主机和电脑可以USB本地方式进行连接通讯，使用PC软件对系统进行设置。亦可不需电脑直接在主机上对系统进行设置

具有多种会议模式：、FIFO（先进先出模式）、LIFO（后进先出模式）、FREE（全开放模式）、APPLY（申请模式）、C-ONLY（主席模式）

可设置发言数量、自动关闭、限时关闭、声控发言等功能

可安装于19英寸标准机柜上，易于存放和保管

产品型号 TL-420

主机供电 AC110V-220V/50Hz

频率响应 20Hz-20kHz

信噪比 ＞96dBA

总谐波失真  ＜0.05%

录音接口 USB接口

话筒单元接口 圆头DIN-8插座接口x4

级联接口 圆头DIN-8插座接口x2

中控连接口 232串口x1

电脑接口 USB接口x1

音频输入 RCA（莲花插座）x2  6.3mm插座x1（报警音频）

音频输出 RCA（莲花插座）x2  6.3mm插座x1

XLR卡侬插座x1

外部尺寸（L×W×H） 483×323×90mm

颜色 银白色

安装方式 19英寸标准机柜

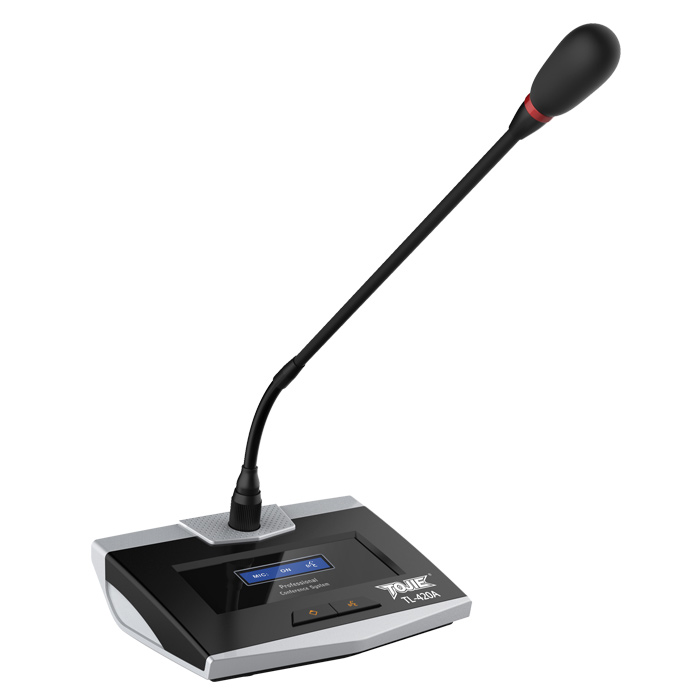

TL-420A

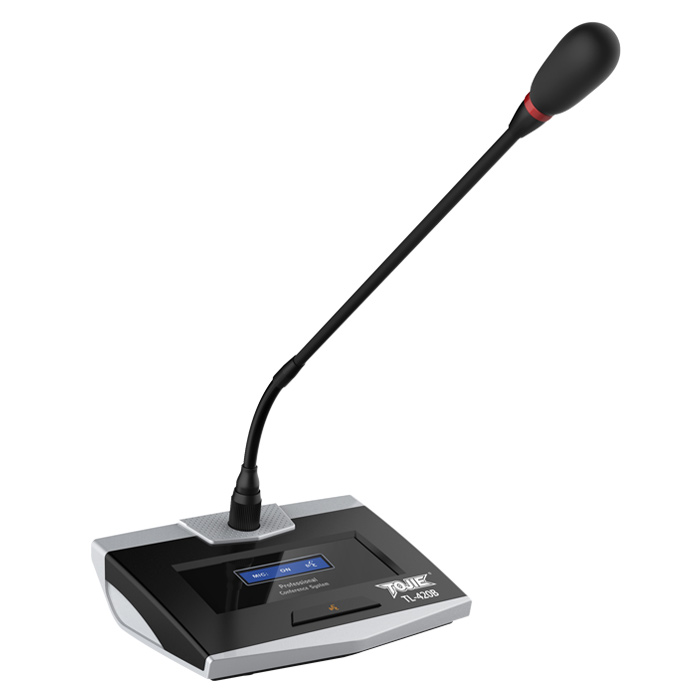

TL-420B

数字讨论会议单元

外观设计整体美观庄重，符合现代审美

高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

采用防干扰电路设计，可防止手机等电子产品的干扰。

话筒头部带发言灯圈，可显示单元发言、关闭状态

发言开关按键带透光发言图案，发言时常亮

带LED灯显示屏

单元为无源设备，由系统主机供电。输入电压为24V，属安全范围

单元T型8芯连线，线材采用全线铝箔、水线屏蔽，降低了强电磁波对线材的干扰

话筒单元带耳机输出口，由主机设定音量大小。

带声频启动功能，发言时话筒单元电源自动打开。

支持多个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。

手拉手"电缆串联连接模式，便于安装和维护

产品型号：TL-420A/B

工作电压：DC24V(由主机供给)

输入、输出：8P-DIN T型线

输入：心形指向性驻极体

灵敏度：-46 dBV/Pa

频率响应：20Hz~20KHz

输入阻抗：2 kΩ

方向性：0°/180° > 20 dB (1 kHz)

等效噪声 ：20 dBA (SPL)

话筒最大声压级：125 dB (THD<3%)

信噪比：＞80dB

通道串音：＞80dB

总谐波失真：＜0.05%

耳机负载：>10 Ω

耳机音量：10 mW

耳机接口：3.5mm耳机插座×1

外部尺寸(不含话筒杆) ：188×144×53.6 mm

重量：0.75kg

颜色：黑

安装方式：桌面式
