音王 AF系列数字功率放大器

2017-03-14 12:09:28

产品型号：AF2100/AF2200/AF2300/AF4100/AF4200/AF4300/AF6100/AF6200/AF6300/AF8100/AF8200/AF8300

介绍：
AF系列是适用于会议系统、影院系统的数字功放产品。有2通道、4通道、6通道和8通道4个品种。该产品采用模块化设计，应用灵活，具备完善的保护功能，较高的稳定性和不错的声学特性。

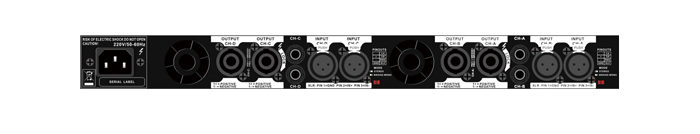

AF4300后面板：

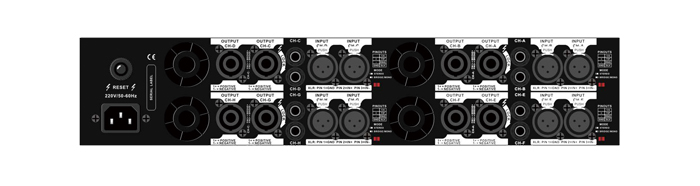

AF8300后面板：

产品功能
>立体声、并接、桥接三种工作模式；
>平衡输入接口，带转出功能；
>Speakon输出接口；
>过温度功率控制、过温指示、过温保护；
>功放输出直流保护；
>输出过载、短路保护；
>电源欠压保护；
>限幅、故障指示。

产品特点
>高效、节能；
>符合安规、电磁兼容标准；
>严格的可靠性、环境适应性、用户体验测试，让您的使用轻松、愉悦；
>温控风机，运行安静；
>2-8通道设计，适合会议和影院系统；
>模块化设计，维护方便；
>170VAC-260VAC、85VAC-130VAC宽电源电压>适应范围。

技术参数：

型号		AF2100	AF2200	AF2300	AF4100	AF4200	AF4300
额定功率（EIAJ THD=1%,1kHz，各通道同时工作）	8Ω/立体声	2x100W	2x200W	2x300W	4x100W	4x200W	4x300W
	4Ω/立体声	2x170W	2x340W	2x510W	4x170W	4x340W	4x510W
	16Ω/桥接	1x200W	1x400W	1x600W	2x200W	2x400W	2x600W
	8Ω/桥接	1x340W	1x680W	1x1020W	2x340W	2x680W	2x1020W
RMS输出电压(THD=1%,1kHz)		28.2V	40.0V	48.9V	28.2V	40.0V	48.9V
电压增益		29.0dB	32.0dB	33.8dB	29.0dB	32.0dB	33.8dB
上升斜率(1kHz,旁路低通滤波器)		50V/us
输入灵敏度(额定输出功率 ,1kHz)		1Vrms
THD+N (10% 额定输出功率，典型值)		0.04%
IMD-SMPTE(10% 额定输出功率，典型值)		0.05%
DIM30(10% 额定输出功率，典型值)		0.05%
串扰抑制（低于额定功率， 20 Hz -1 kHz）		≥70 dB
频率响应（10% 额定输出功率，8Ω，20Hz - 20 kHz）		0.2dB
输入阻抗		20kΩ（平衡) ，10kΩ（非平衡)
阻尼系数（8Ω，20 Hz -100 Hz）		≥300
信噪比(A记权，20Hz-20kHz)		≥100dB	≥103dB	≥105dB	≥100dB	≥103dB	≥105dB
电源要求		110VAC(10%)，220VAC（10%）， 50/60 Hz
保护功能		过载保护、过热保护、温度功率控制、输出直流保护
尺寸(W×H×D)		483×44×370mm
净重		5.0kg	5.0kg	5.0kg	6.2kg	6.2kg	6.2kg

型号		AF6100	AF6200	AF6300	AF8100	AF8200	AF8300
额定功率（EIAJ THD=1%,1kHz，各通道同时工作）	8Ω/立体声	6x100W	6x200W	6x300W	8x100W	8x200W	8x300W
	4Ω/立体声	6x170W	6x340W	6x510W	8x170W	8x340W	8x510W
	16Ω/桥接	3x200W	3x400W	3x600W	4x200W	4x400W	4x600W
	8Ω/桥接	3x340W	3x680W	3x1020W	4x340W	4x680W	4x1020W
RMS输出电压(THD=1%,1kHz)		28.2V	40.0V	48.9V	28.2V	40.0V	48.9V
电压增益		29.0dB	32.0dB	33.8dB	29.0dB	32.0dB	33.8dB
上升斜率(1kHz,旁路低通滤波器)		50V/us
输入灵敏度(额定输出功率 ,1kHz)		1Vrms
THD+N (10% 额定输出功率，典型值)		0.04%
IMD-SMPTE(10% 额定输出功率，典型值)		0.05%
DIM30(10% 额定输出功率，典型值)		0.05%
串扰抑制（低于额定功率， 20 Hz -1 kHz）		≥70 dB
频率响应（10% 额定输出功率，8Ω，20Hz - 20 kHz）		0.2dB
输入阻抗		20kΩ（平衡) ，10kΩ（非平衡)≥103dB
阻尼系数（8Ω，20 Hz -100 Hz）		≥300
信噪比(A记权，20Hz-20kHz)		≥100dB	≥103dB	≥105dB	≥100dB	≥103dB	≥105dB
电源要求		110VAC(10%)，220VAC（10%）， 50/60 Hz
保护功能		过载保护、过热保护、温度功率控制、输出直流保护
尺寸(W×H×D)		483×88×370mm
净重		8.8kg	8.8kg	8.8kg	10.0kg	10.0kg	10.0kg
